lab 2
Compuertas lógicas
Compuerta nand
Método experimental
Materiales
Compuertas lógicas (AND, OR, NOR, NOT, NAND )
Leds de varios colores
Dip switch
Cables de conexión
Fuente de energía 5v
Implementaremos en siguiente circuito y realizaremos su tabla de verdad de os puntos X,Y, a y b

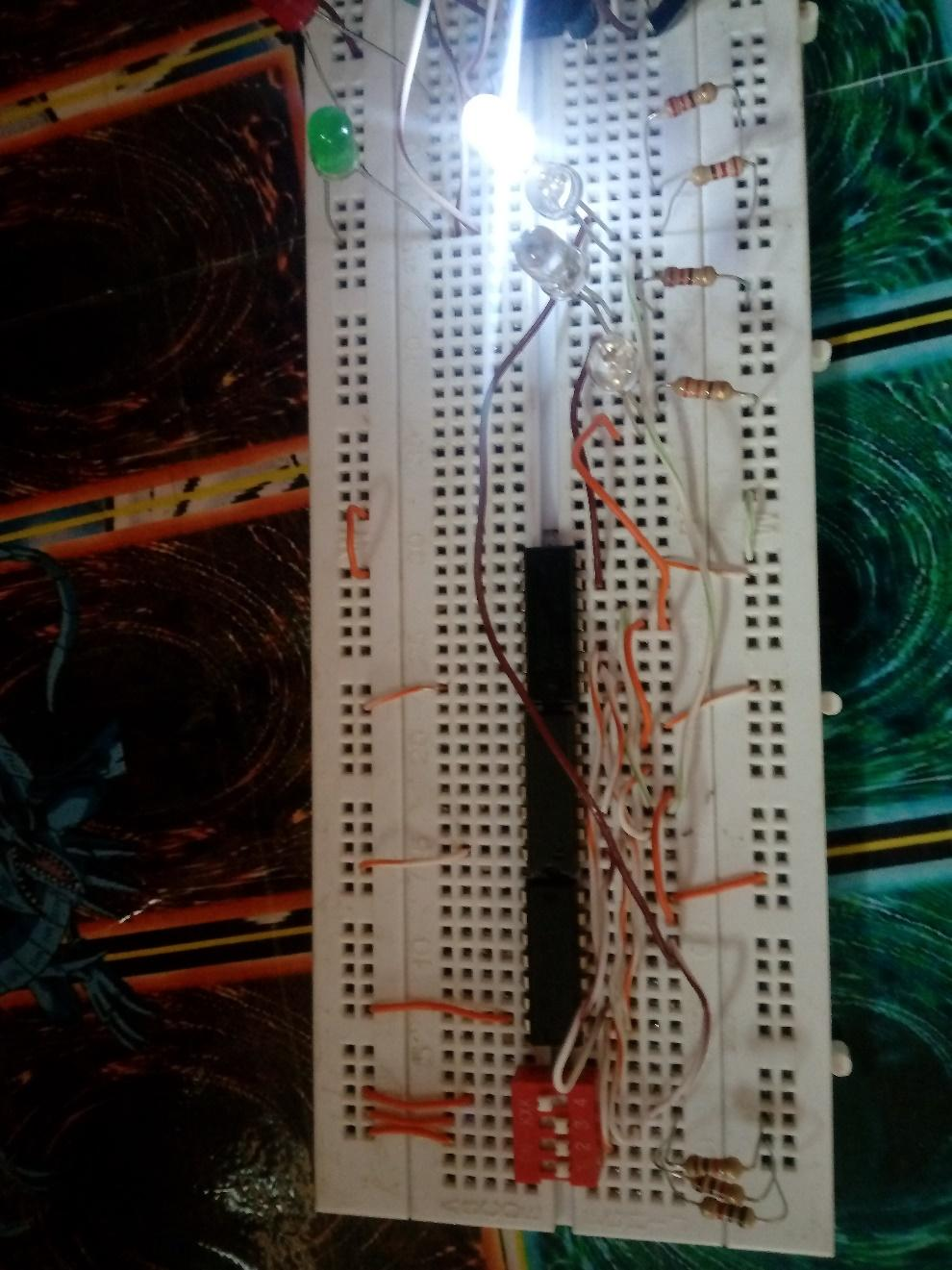

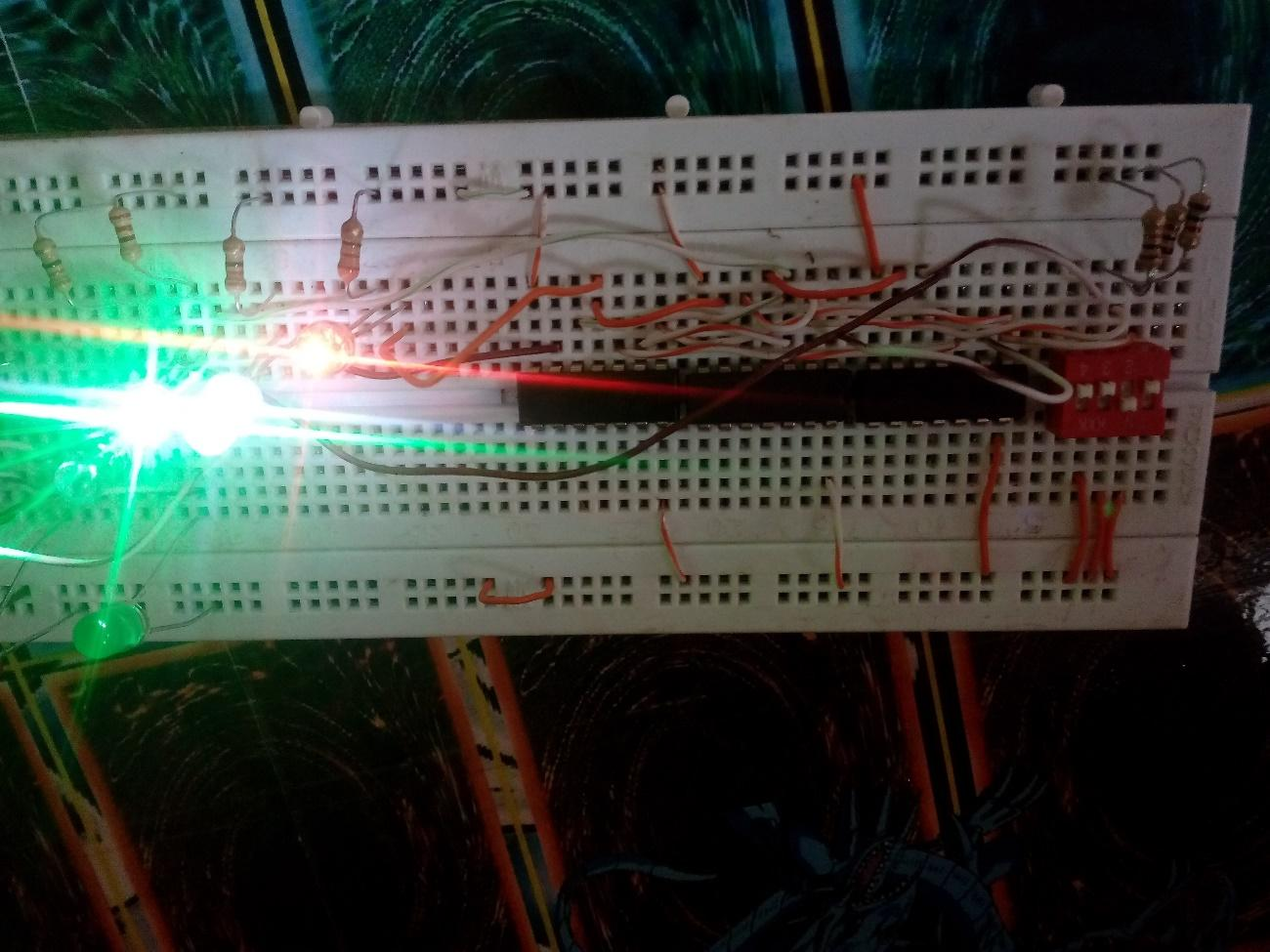

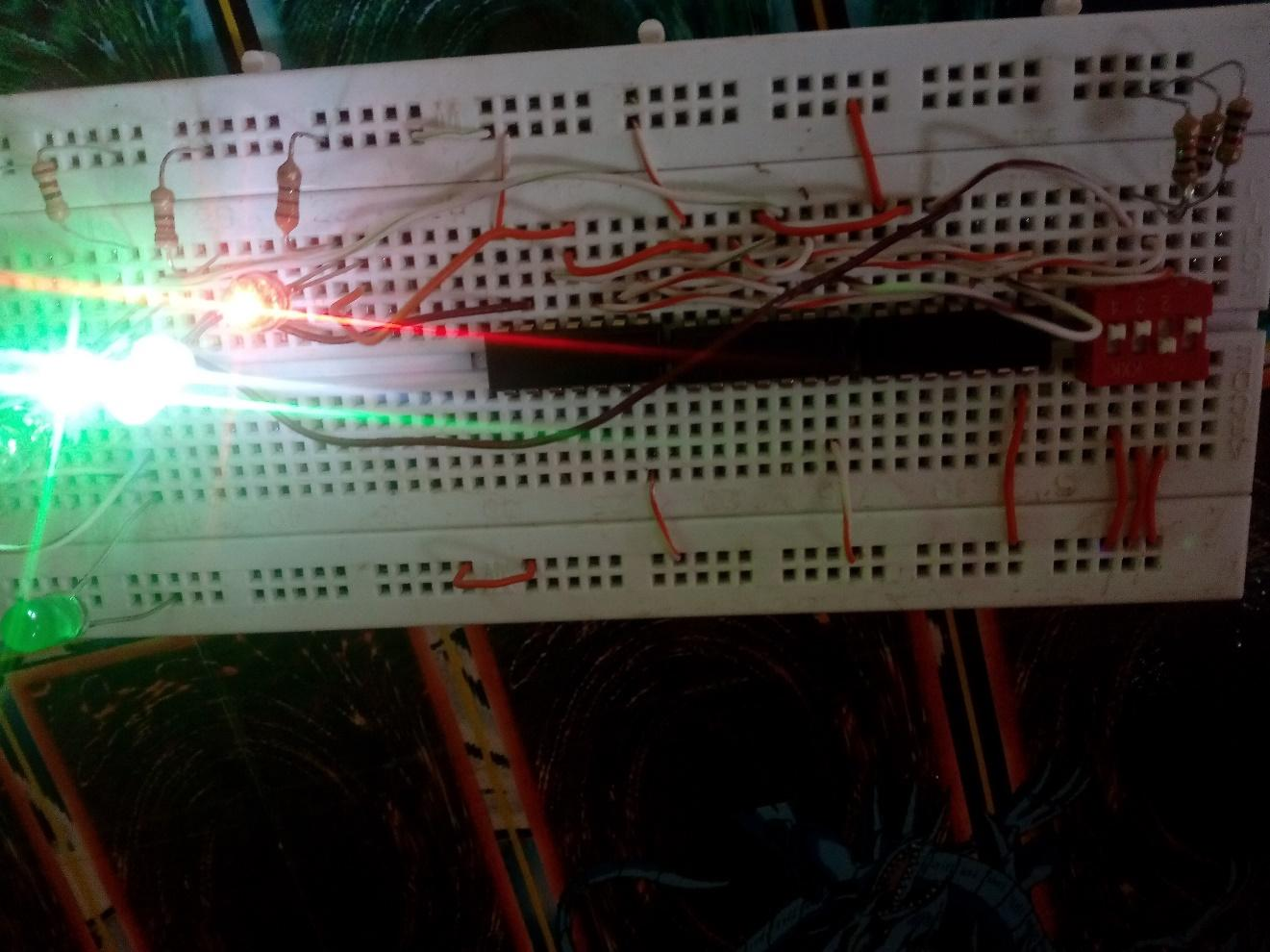

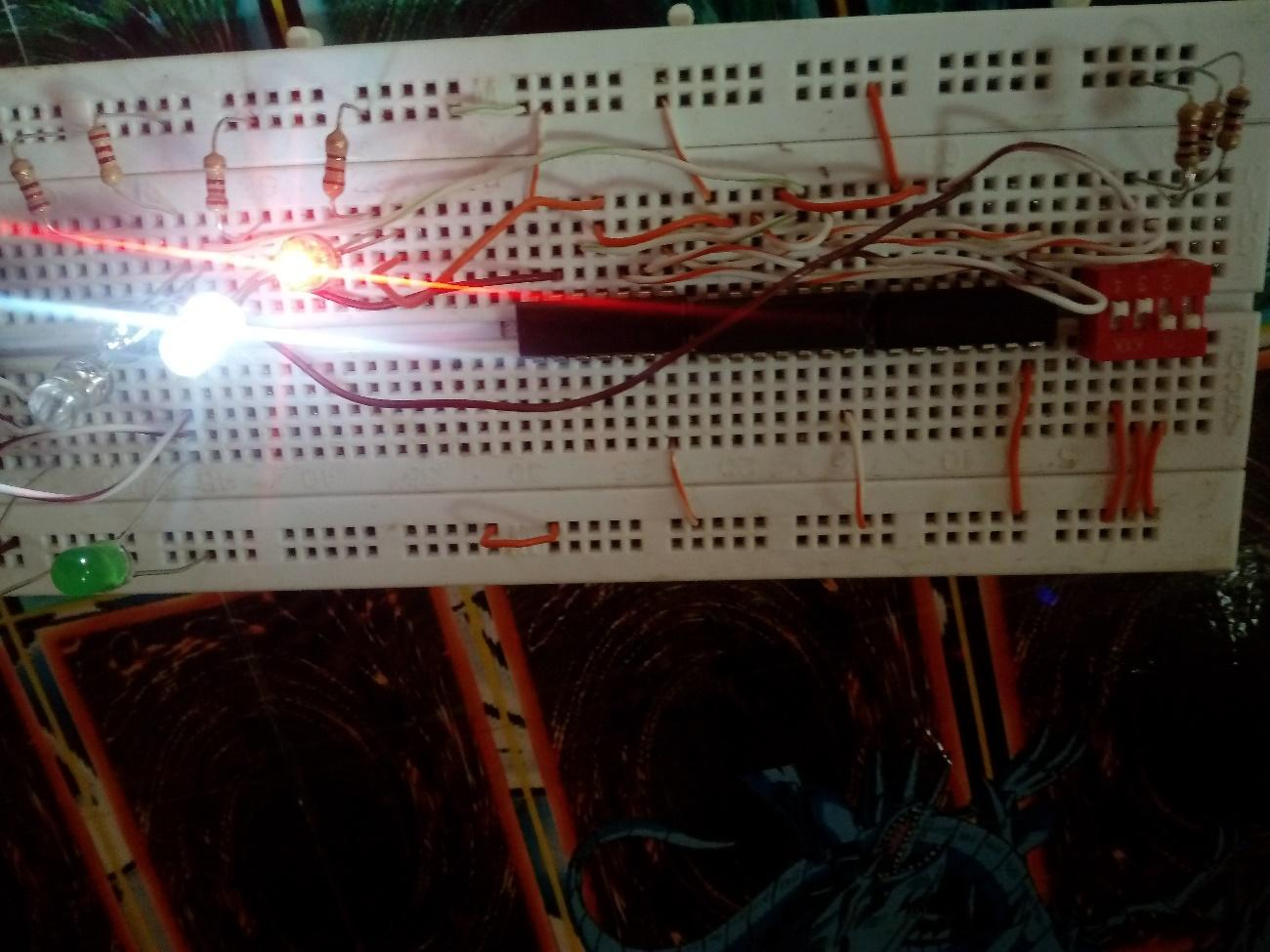

El circuito en la protoboard quedaría de siguiente forma:
La tabla de verdad de cada circuito seria la siguiente:
X(led blanco) | |||
A | B | C | X |
1 | 1 | 1 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 |
0 | 0 | 1 | 1 |
1 | 1 | 0 | 0 |
0 | 1 | 0 | 0 |
1 | 0 | 0 | 0 |
0 | 0 | 0 | 1 |
Y(led blanco) | |||
A | B | C | Y |
1 | 1 | 1 | 0 |
0 | 1 | 1 | 1 |
1 | 0 | 1 | 0 |
0 | 0 | 1 | 0 |
1 | 1 | 0 | 1 |
0 | 1 | 0 | 1 |
1 | 0 | 0 | 0 |
0 | 0 | 0 | 0 |
a(led verde) | |||
A | B | C | a |
1 | 1 | 1 | 0 |
0 | 1 | 1 | 1 |
1 | 0 | 1 | 0 |
0 | 0 | 1 | 0 |
1 | 1 | 0 | 0 |
0 | 1 | 0 | 1 |
1 | 0 | 0 | 0 |
0 | 0 | 0 | 0 |
B((led rojo)) | |||
A | B | C | b |
1 | 1 | 1 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 |
0 | 0 | 1 | 0 |
1 | 1 | 0 | 1 |
0 | 1 | 0 | 1 |
1 | 0 | 0 | 0 |
0 | 0 | 0 | 0 |
Como se puede ver en punto X solo ce enciende si está en 0,0,0 o 0,0,1
En el punto Y solo se encenderá cuando este en 1,1,0 , 0,1,0 o 0,1,1
En el punto a solo se encenderá cuando este en 0,1,1 o 0,1,0
En el punto b solo se encenderá si está en 1,1,0 o 0,1,0
En la segunda parte del laboratorio construiremos todas las compuertas lógicas usando solo la compuerta NAND con el circuito integran 74ls00

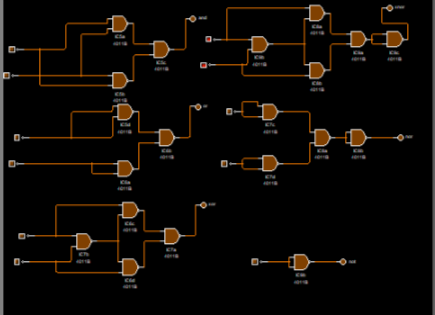

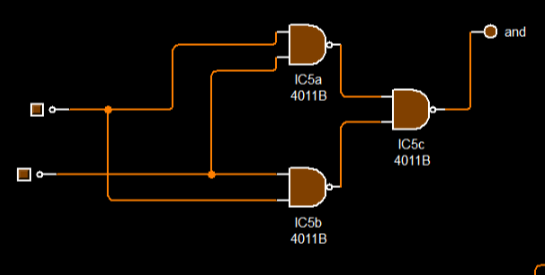

Lo implementando os siguientes diagramas:

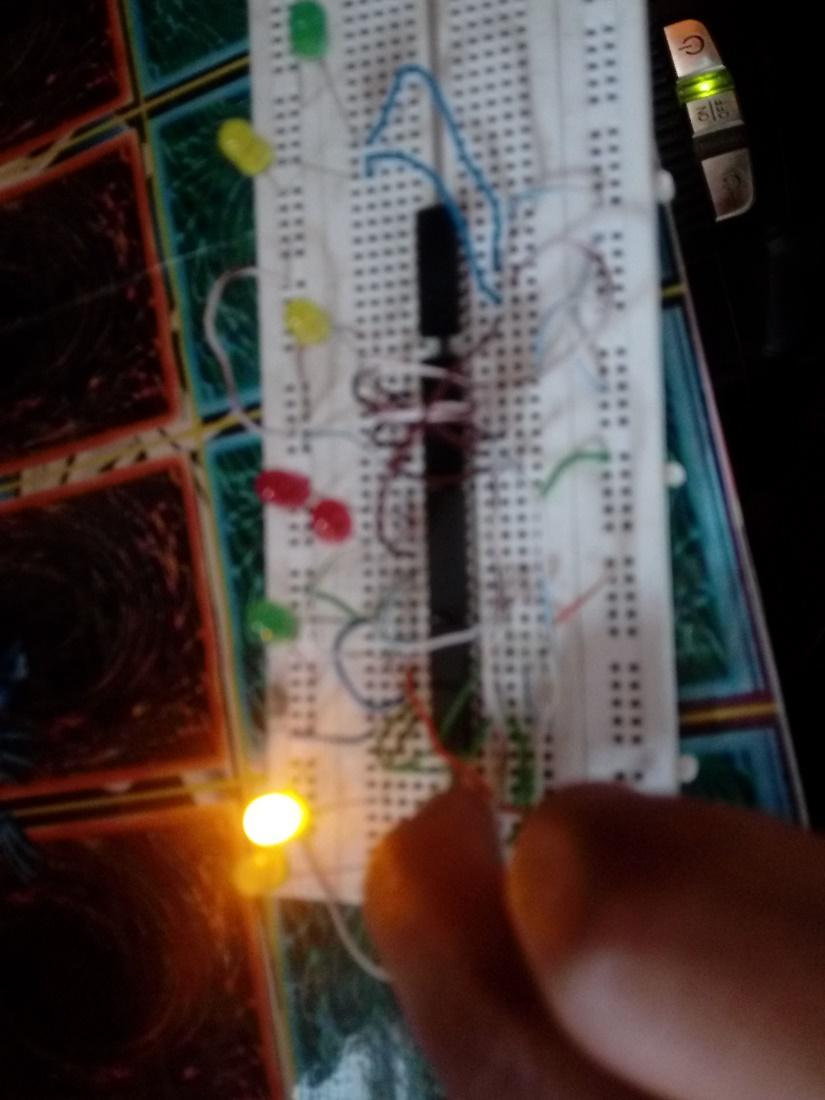

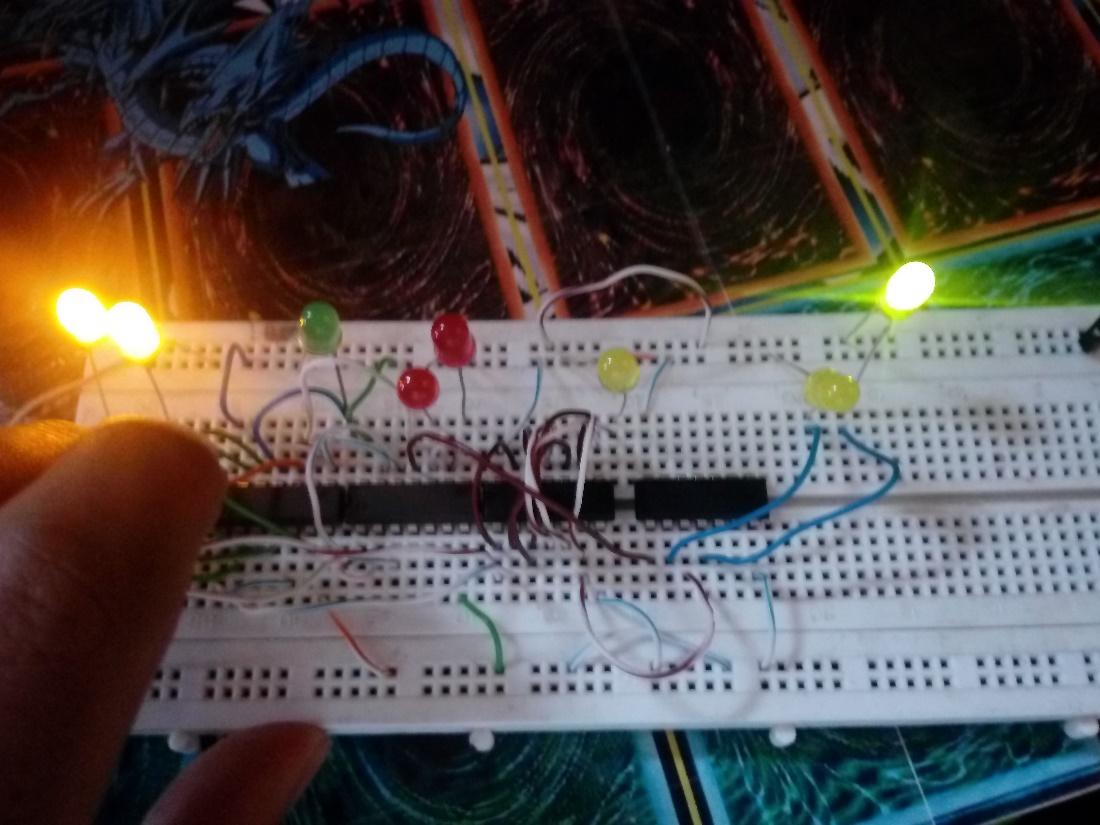

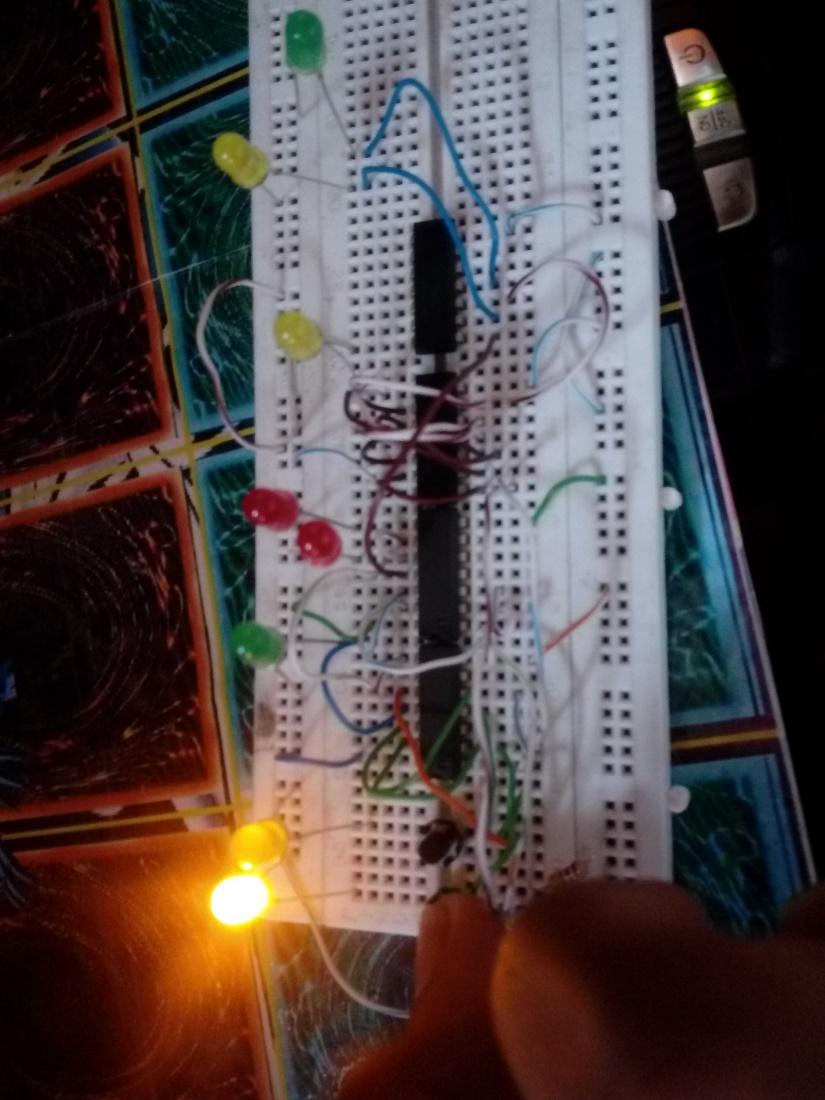

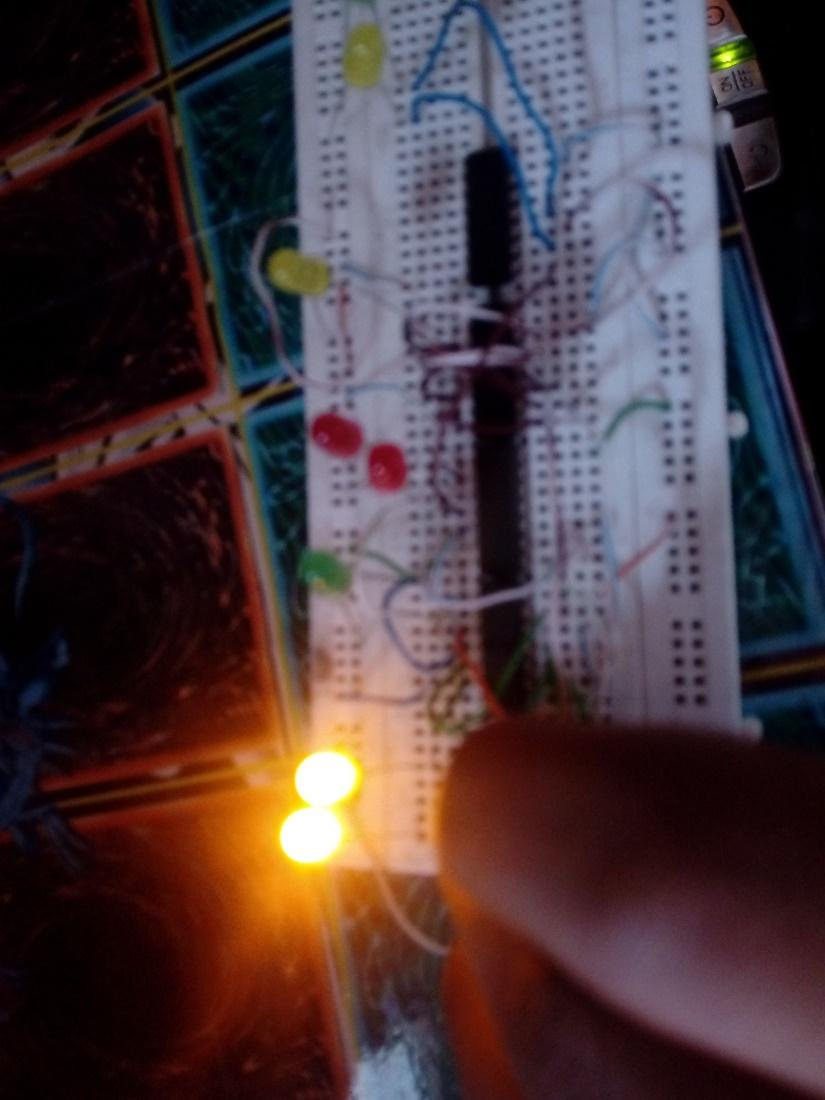

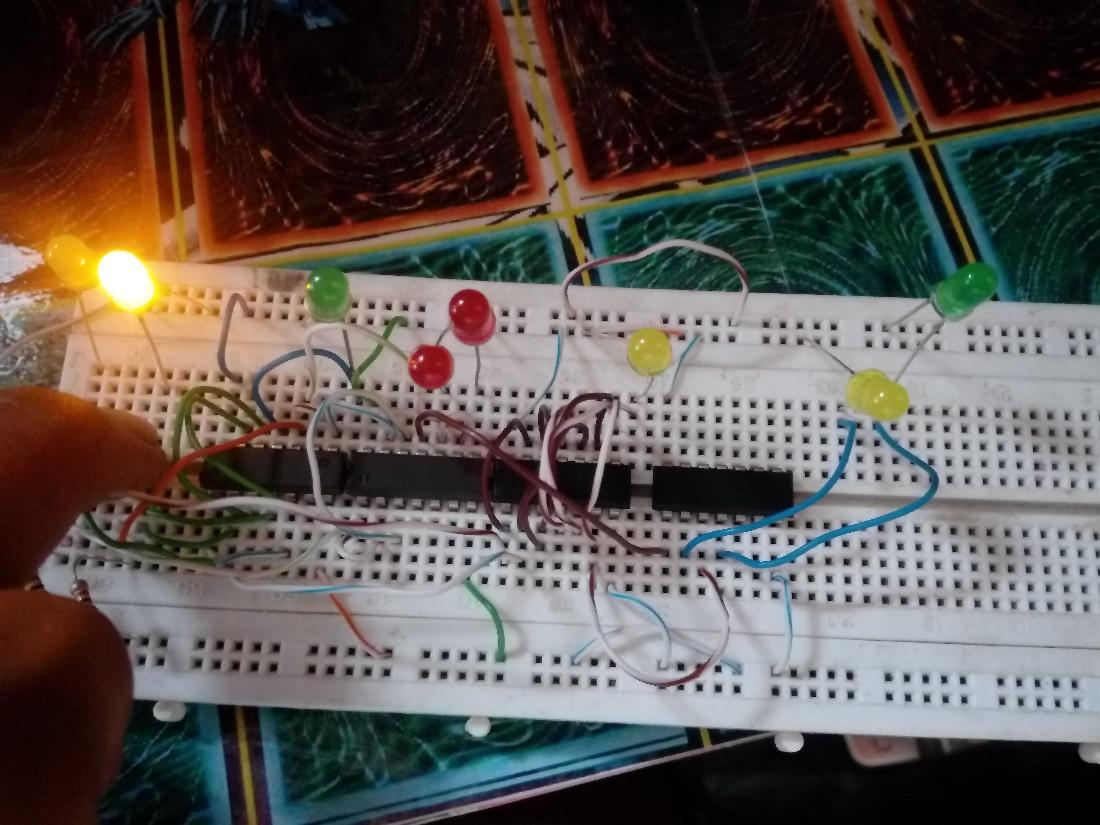

En circuito armado en protoboard sería el siguiente:
La compuerta and
Su funcionamiento seria el siguiente:

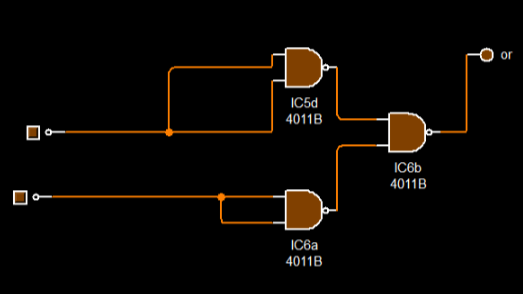

La compuerta or
Su funcionamiento seria el siguiente:

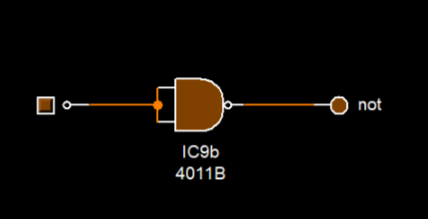

La compuerta not
Su funcionamiento seria el siguiente:

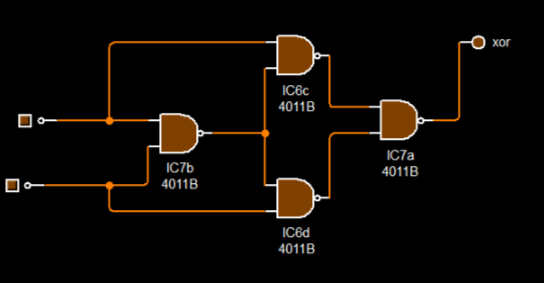

La compuerta XOR
Su funcionamiento seria el siguiente:
La compuerta nor:
Su funcionamiento seria el siguiente:

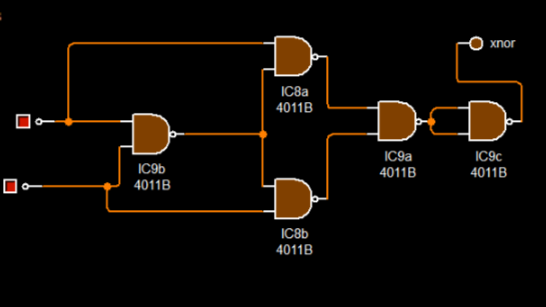

La compuerta XNOR
Su funcionamiento seria en siguiente:
Conclusión :
