Informe
Trabajando con resistencias
Otmar Kevin Aguilar León
correo: ootmar1998gmail.com:
Cuarto semestre parelo 4ª- Electrónica Básica –Universidad Pública del Alto
Resumen
Las resistencias tienen la función de dificultar el paso de la corriente eléctrica dentro de un circuito electrónico, tienen dos tipos de conexiones en serie y paralelo.
El siguiente informe se realizó con el fin de sacar los valores de la franja de colores, aplicación del óhmetro, uso de protoboard (breadboard) y margen de error de dichas resistencias.
Introducción.-
La resistencia eléctrica es la oposición (dificultad) al paso de la corriente eléctrica. Sabemos que la corriente eléctrica es el paso (movimiento) de electrones por un circuito o, a través de un elemento de un circuito (receptor). Según lo dicho podemos concluir que "la corriente eléctrica es un movimiento de electrones".
Dependiendo del tipo, material y sección (grosor) de cable o conductor por el que tengan que pasar los electrones les costará más o menos trabajo. Un buen conductor casi no les ofrecerá resistencia a su paso por él, un aislante les ofrecerá tanta resistencia que los electrones no podrán pasar a través de él. Ese esfuerzo que tienen que vencer los electrones para circular, es precisamente la Resistencia Eléctrica. Luego lo veremos más detalladamente.
Además estos electrones cuando llegan algún receptor, como por ejemplo una lámpara, para pasar a través de ella les cuesta más trabajo, es decir, también les ofrece resistencia a que pasen por el receptor.
Como ves, en un circuito eléctrico encontramos resistencia en los propios cables o conductores y en los receptores (lámparas, motores, etc.).
Tipos de conexiones.-
Conexión en serie
Un circuito en serie consiste que la corriente eléctrica por un solo camino.
Conexión en paralelo
Este tipo de conexión se da cuando los elementos se encuentran conectados terminal a terminal por pares o se encuentran ubicados en columnas. En estas condiciones la corriente encuentra más de un camino por el cual fluir.
Conexión mixto
Se presenta al combinar las conexiones tipo serie y paralelo; aplican por tanto las descripciones ya dadas anteriormente.
Método experimental
Materiales.-
El material usado en el laboratorio es :
1 protoboard
14 resistencias de 1k
1 multímetro
Cables de conexión

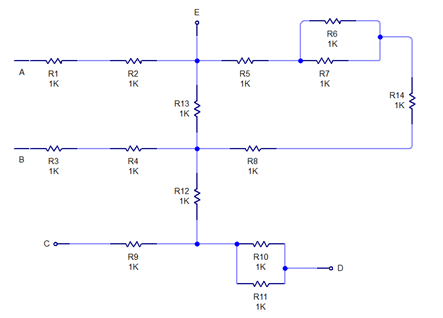

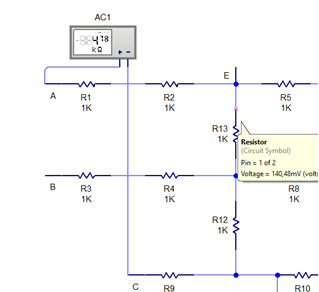

En el siguiente circuito encuentre la resistencia equivalente en los puntos ab, ac, ad, ae, bc, bd, be, de y dc.

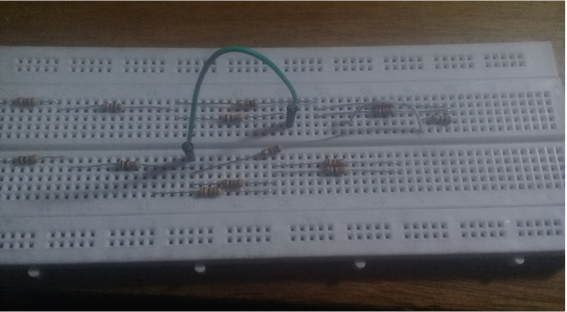

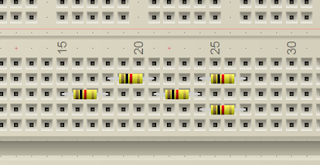

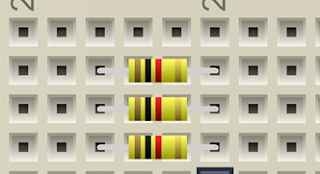

El circuito armado en el protoboard será el siguiente:
Primero se realizó la medida de cada resistencia que se ve en la siguiente tabla:
| MULTIMETRO M890T | |||||||||
| N° | 2K | 20K | 200K | VALOR POR COLORES | TOLERANCIA | ERROR | ERROR % 2k | ERROR 20K | ERROR 200K |
| R1 | 988 | 0.98 | 0,8 | 1000 | ± 5% | 12 | 1,2 | 0,02 | 0,2 |
| R2 | 989 | 0,98 | 0,8 | 1000 | ± 5% | 11 | 1,1 | 0,02 | 0,2 |
| R3 | 995 | 0,98 | 0,8 | 1000 | ± 5% | 5 | 0,5 | 0,02 | 0,2 |
| R4 | 967 | 0,96 | 0,8 | 1000 | ± 5% | 33 | 3,3 | 0,04 | 0,2 |
| R5 | 979 | 0,97 | 0,8 | 1000 | ± 5% | 21 | 2,1 | 0,03 | 0,2 |
| R6 | 982 | 0,97 | 0,8 | 1000 | ± 5% | 18 | 1,8 | 0,03 | 0,2 |
| R7 | 1005 | 0,99 | 0,8 | 1000 | ± 5% | -5 | -0,5 | 0,01 | 0,2 |
| R8 | 997 | 0,98 | 0,8 | 1000 | ± 5% | 3 | 0,3 | 0,02 | 0,2 |
| R9 | 973 | 0,96 | 0,8 | 1000 | ± 5% | 27 | 2,7 | 0,04 | 0,2 |
| R10 | 1006 | 0,99 | 0,8 | 1000 | ± 5% | -6 | -0,6 | 0,01 | 0,2 |
| R11 | 969 | 0,96 | 0,8 | 1000 | ± 5% | 31 | 3,1 | 0,04 | 0,2 |
| R12 | 973 | 0,96 | 0,8 | 1000 | ± 5% | 27 | 2,7 | 0,04 | 0,2 |
| R13 | 999 | 0,99 | 0,8 | 1000 | ± 5% | 1 | 0,1 | 0,01 | 0,2 |
| R14 | 972 | 0,96 | 0,8 | 1000 | ± 5% | 28 | 2,8 | 0,04 | 0,2 |
| R15 | 983 | 0,97 | 0,8 | 1000 | ± 5% | 17 | 1,7 | 0,03 | 0,2 |
| PROMEDIO | 985,13 | 0,9729 | 0,8 | 14,87 | 1,49 | 0,03 | 0,20 | ||
| DESVIACION | 13,071 | 0,2515 | 1E-16 | 13,07 | 1,31 | 0,01 | 0,00 | ||
| VARIANZA | 170,84 | 0,0001 | 1E-32 | 170,84 | 1,71 | 0,00 | 0,00 | ||

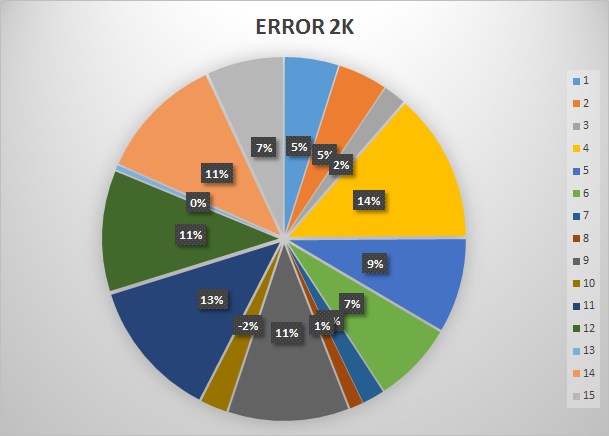

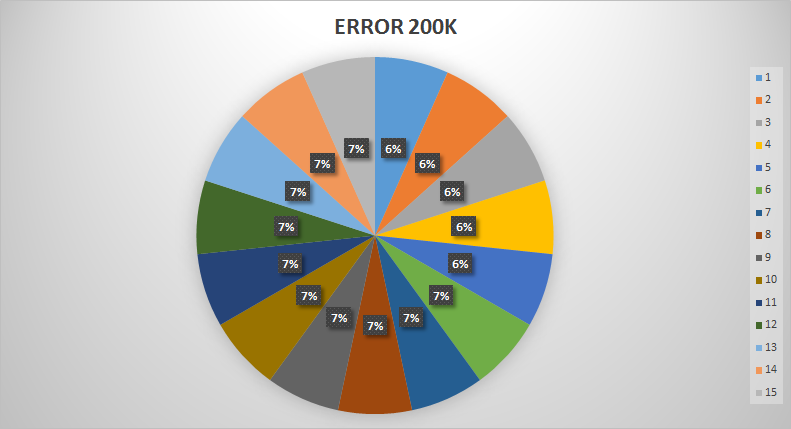

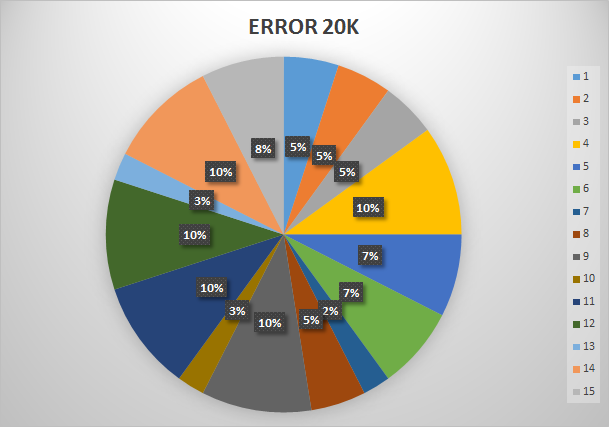

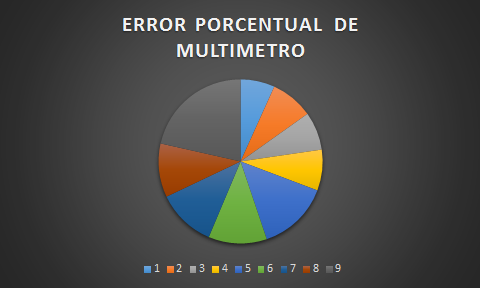

Las gráficas del la tabla son:

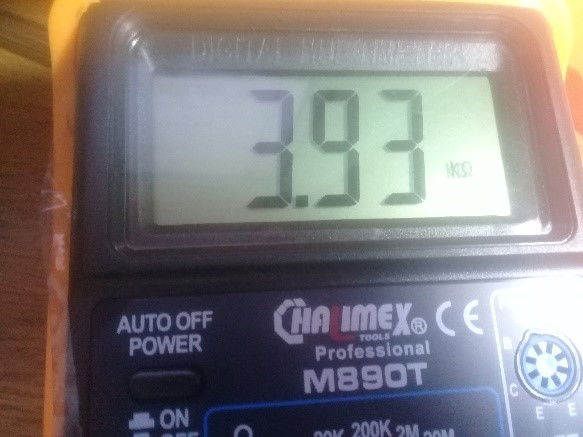

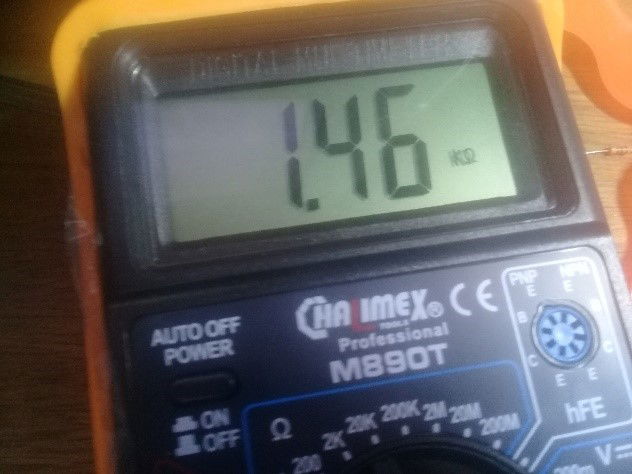

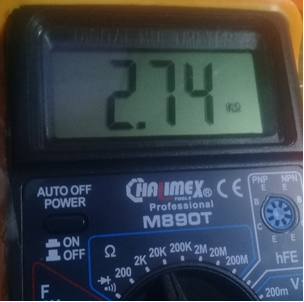

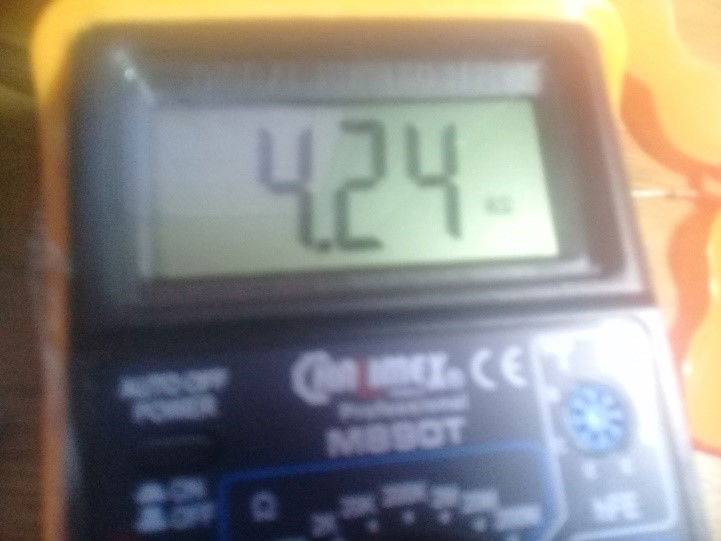

Procedemos a medir las resistencias equivalentes en los puntos del circuito

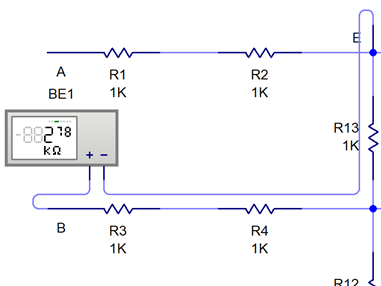

Punto AB
Punto AC

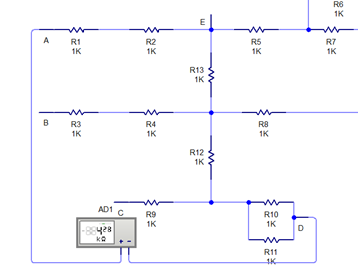

Puntos AD
Puntos AE

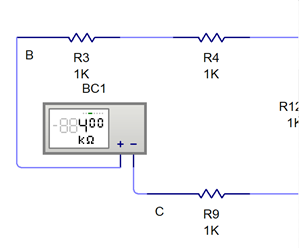

Puntos BC

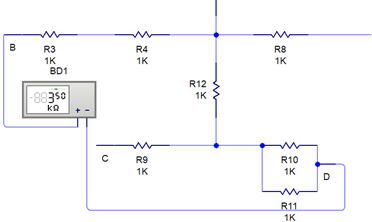

Puntos BD
Puntos BE

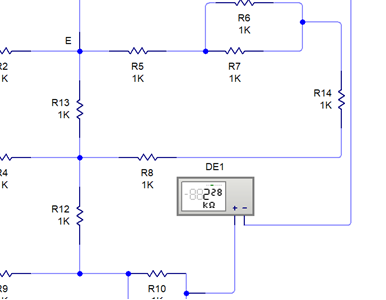

Puntos DE

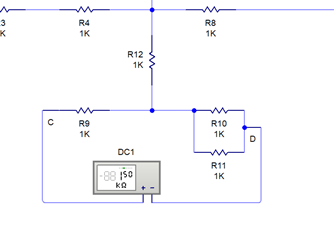

Puntos DC
Resultados
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Se puede observar que los datos obtenidos con el multímetro tiene cierto porcentaje error debido a factores como el la tolerancia de las resistencias y el error dato en el multímetro por el fabricante.
Conclusión
En este laboratorio se pudo observar que las resistencias son de gran utilidad en el mundo de la electrónica , así mismo poseen un sistema de colores en cual permite calcular su valor y su tolerancia también un multímetro posee un porcentaje de error.
REFERENCIAS
sitios web:
http://www.areatecnologia.com/electricidad/resistencia-electrica.html
https://www.significados.com/resistencia-electrica/
https://www.youtube.com/watch?v=BDMc863Rbtc
