Otmar Kevin Aguilar León

correo: ootmar1998gmail.com:

Cuarto semestre paralelo 4ª- Electrónica Básica –Universidad Pública del Alto


Introducción.-

El siguiente circuito convierte la corriente eléctrica alterna en corriente continua de 5v en el siguiente proyecto se realizara el diseño, circuito impreso y montaje de los componentes



Método Experimental

Materiales.-

Para el circuito

-Diodo zener de 5V

-Diodo Rectificador 1n4148

-Resistencia 10k 5W

-Capacitor 1000Uf 25v

Para circuito impreso.-

-Placa virgen

-Acetato (con el circuito impreso)

-Plancha

-Perclorato Férrico

-Virulana

-Alcohol

-Marcador Permanente

-Recipiente de plástico

-Agua

-Taladro (Con broca pequeña)

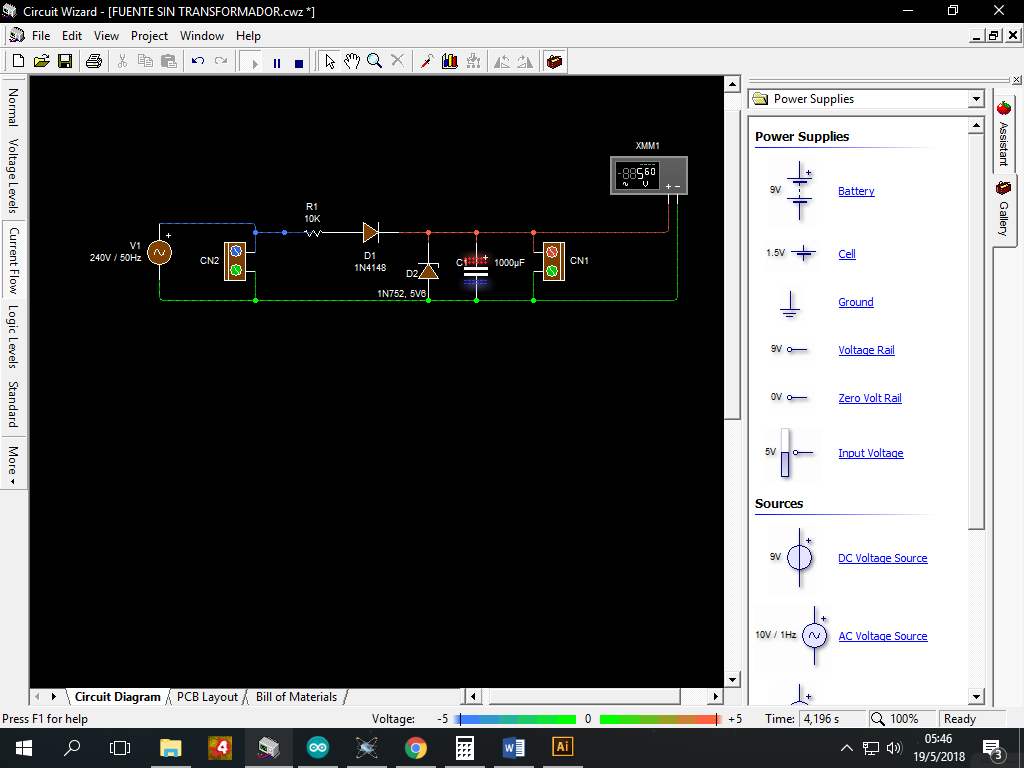

Primero se realizo la simulacino en circuit wizart.

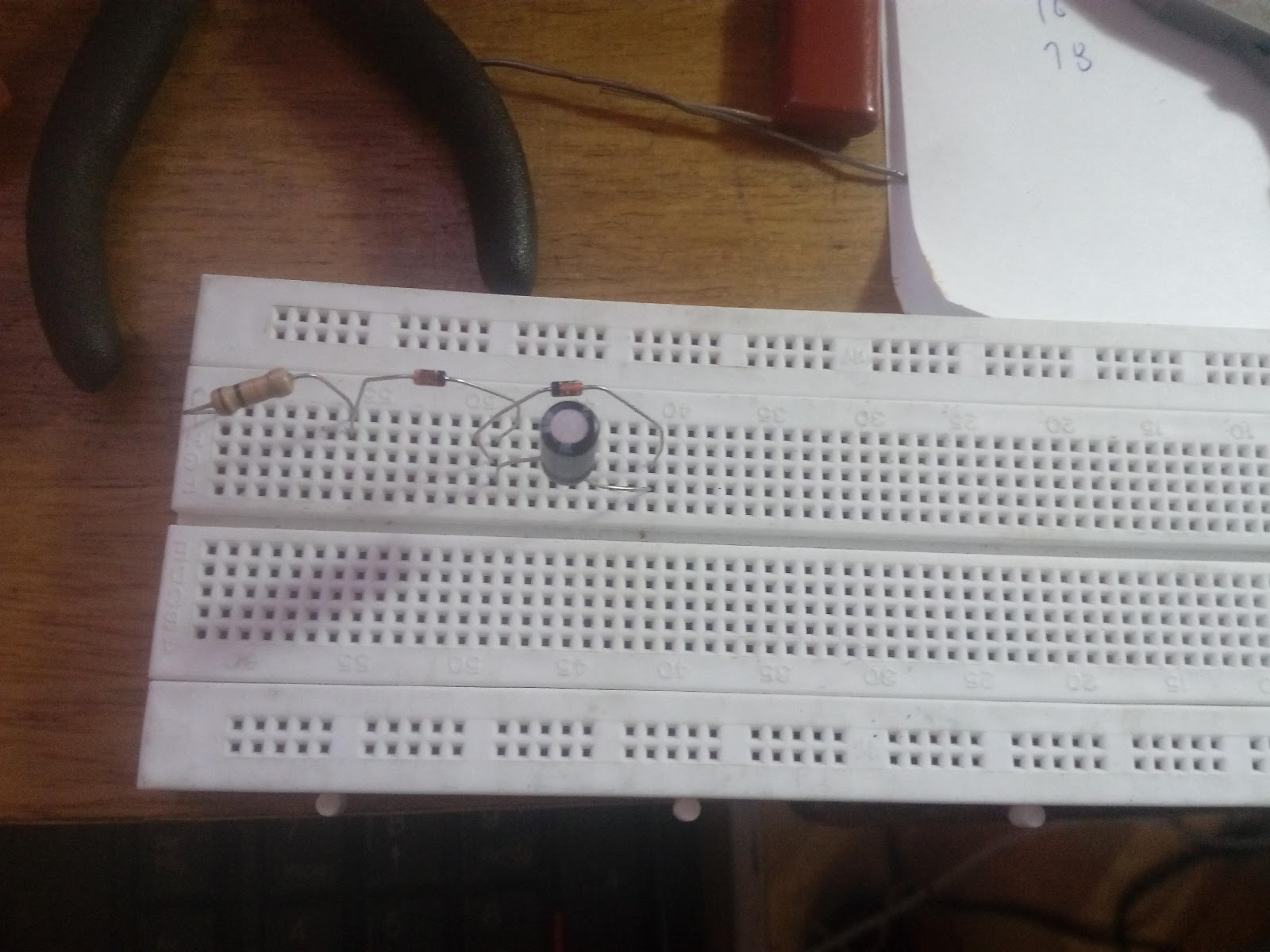

Luego se montó el circuito en uno Protoboard.

Se pudo comprobar que el circuito funciona correctamente



Primero se intentó con una resistencia de medio watt la se quemó por lo cual se cambió por una resistencia de 5w que dio mejor resultado en circuito

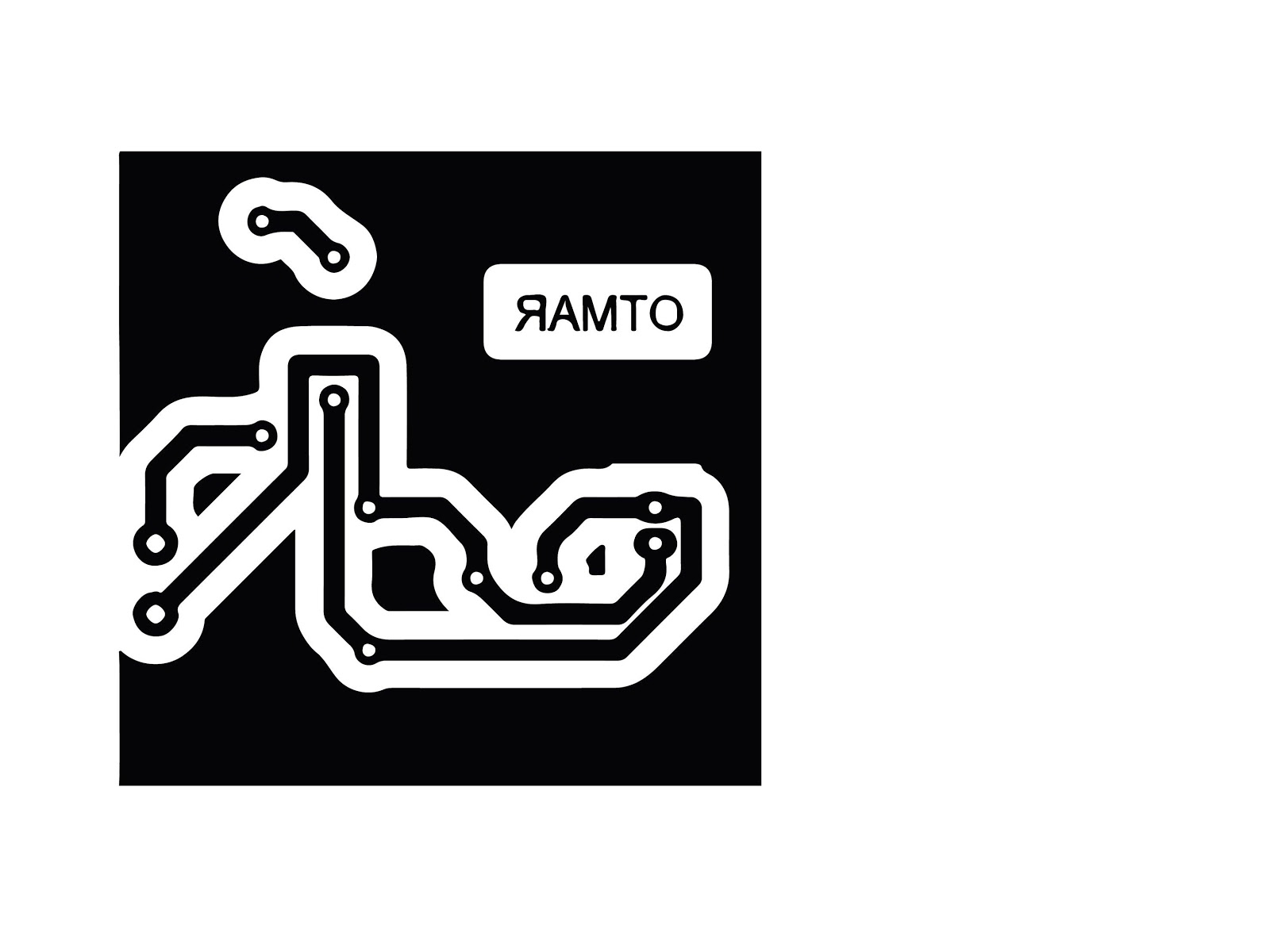

Con las pruebas realizadas se procede a la impresión de la placa con el siguiente circuito PBC

Proceso de impresión de la placa.-

Paso1.- Corta la placa virgen de acuerdo al tamaño de circuito en este caso 5,8*5,8

Paso 2.- limpiar la placa con virutana hasta que tenga un brillo y con el alcohol limpiar para que no tenga ningún tipo de suciedad.




Paso3.-Poner el acetato sobre la placa para luego plancharlo uniformemente


C:\Users\Otmar\Desktop\Nueva carpeta (5)\IMG_20180530_153656.jpg


Paso 4.- al quitar el acetato se verifica que no haya errores en las pistas, si los hay se pasa con un marcador permanente sobre ellas para cubrir esas pistas.

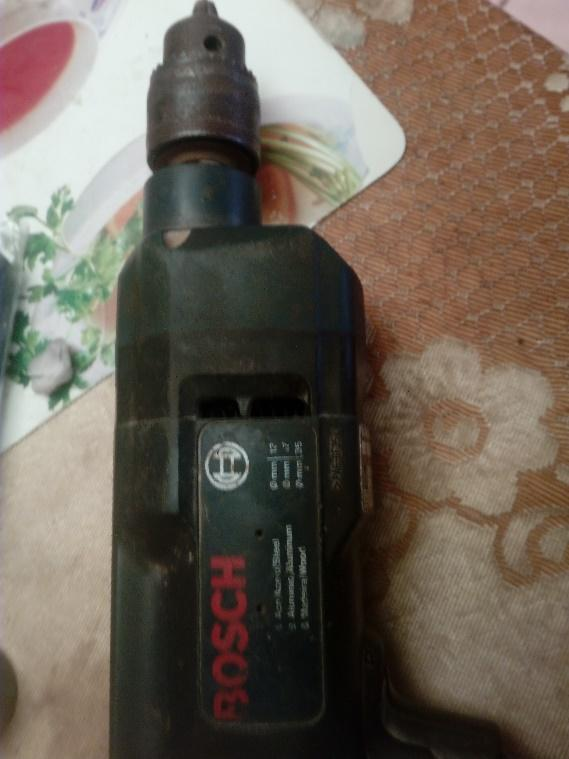

Paso 5.- Hacer los agujeros en la placa con el taladro

C:\Users\Otmar\Desktop\Nueva carpeta (5)\IMG_20180530_153719.jpg

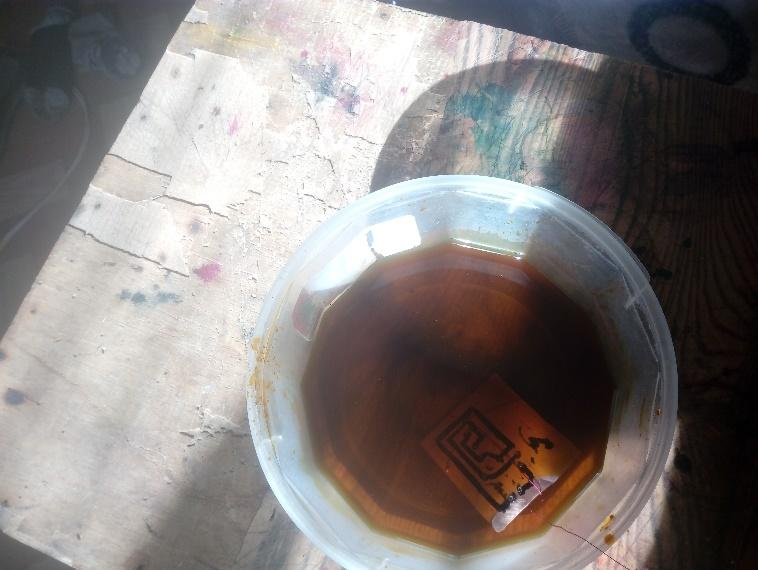

Paso 5.- Preparar el Perclorato Férrico con Agua en el recipiente de plástico. Luego sumergir la placa por 10 a 15 minutos.

C:\Users\Otmar\AppData\Local\Microsoft\Windows\INetCache\Content.Word\IMG_20180530_153938.jpgC:\Users\Otmar\AppData\Local\Microsoft\Windows\INetCache\Content.Word\IMG_20180530_153947.jpg


Paso 6.-Sacar la placa y Limpiar con agua y virulana hasta que las pista estén limpias

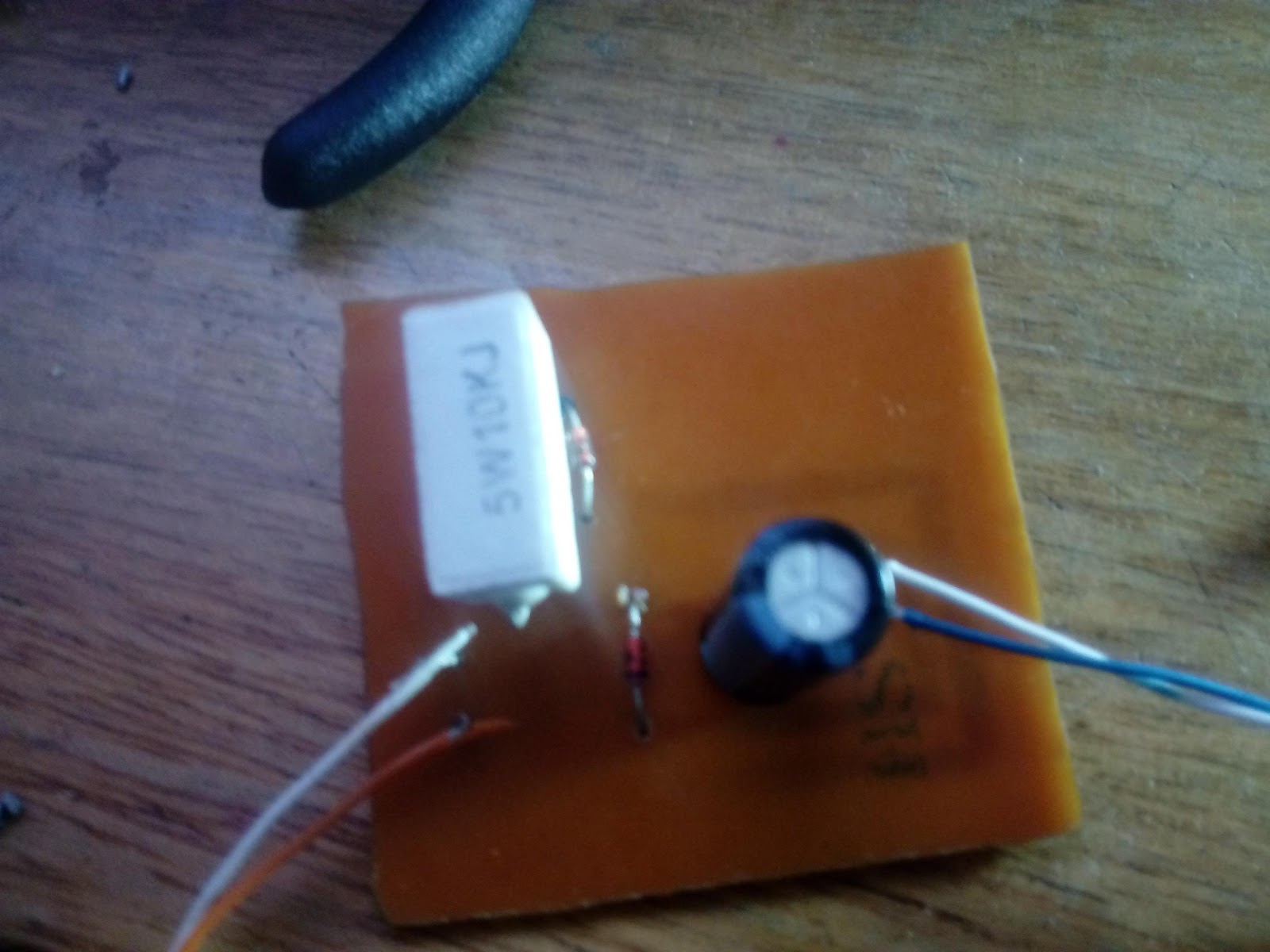

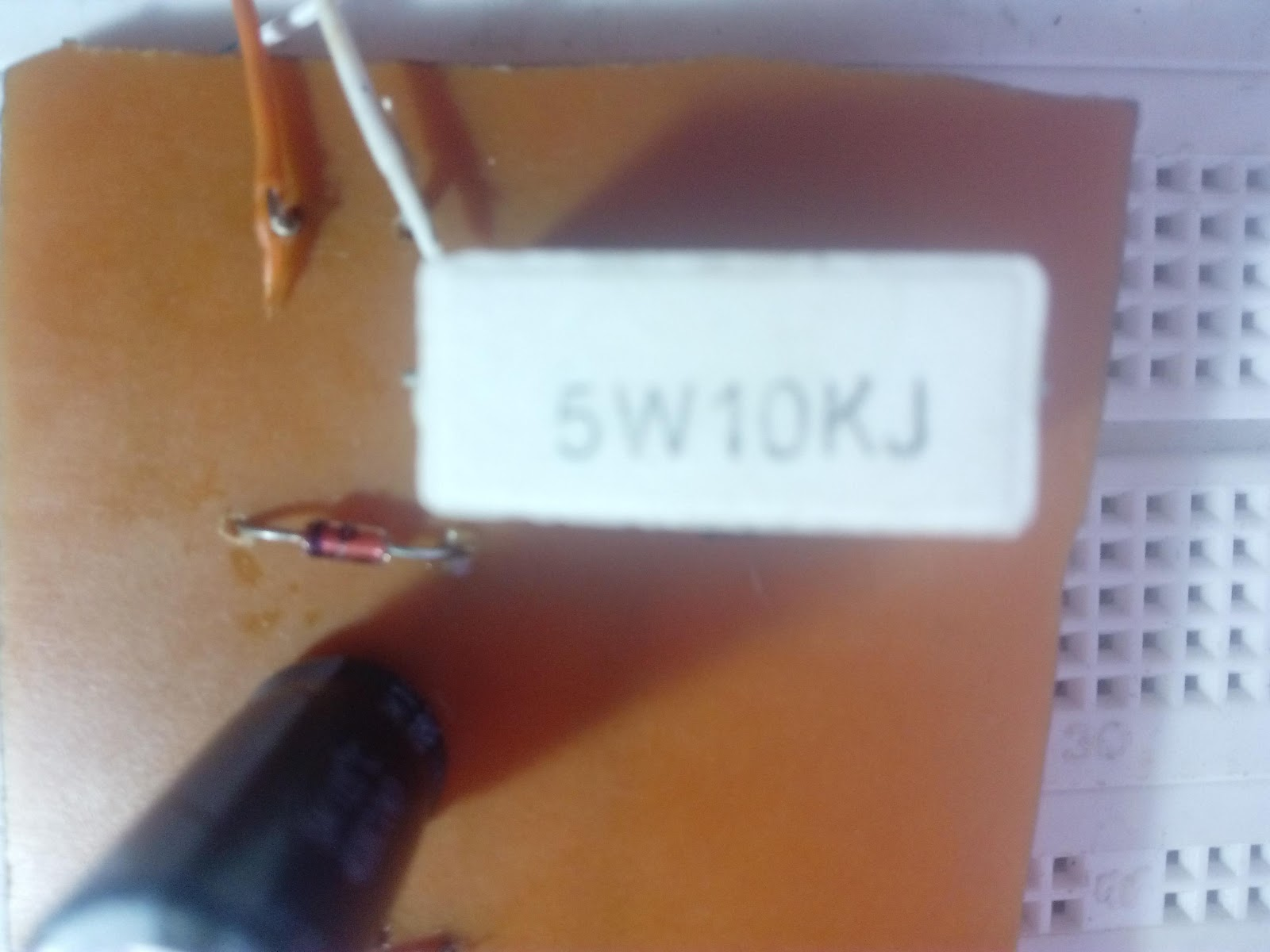

Montaje de los componentes

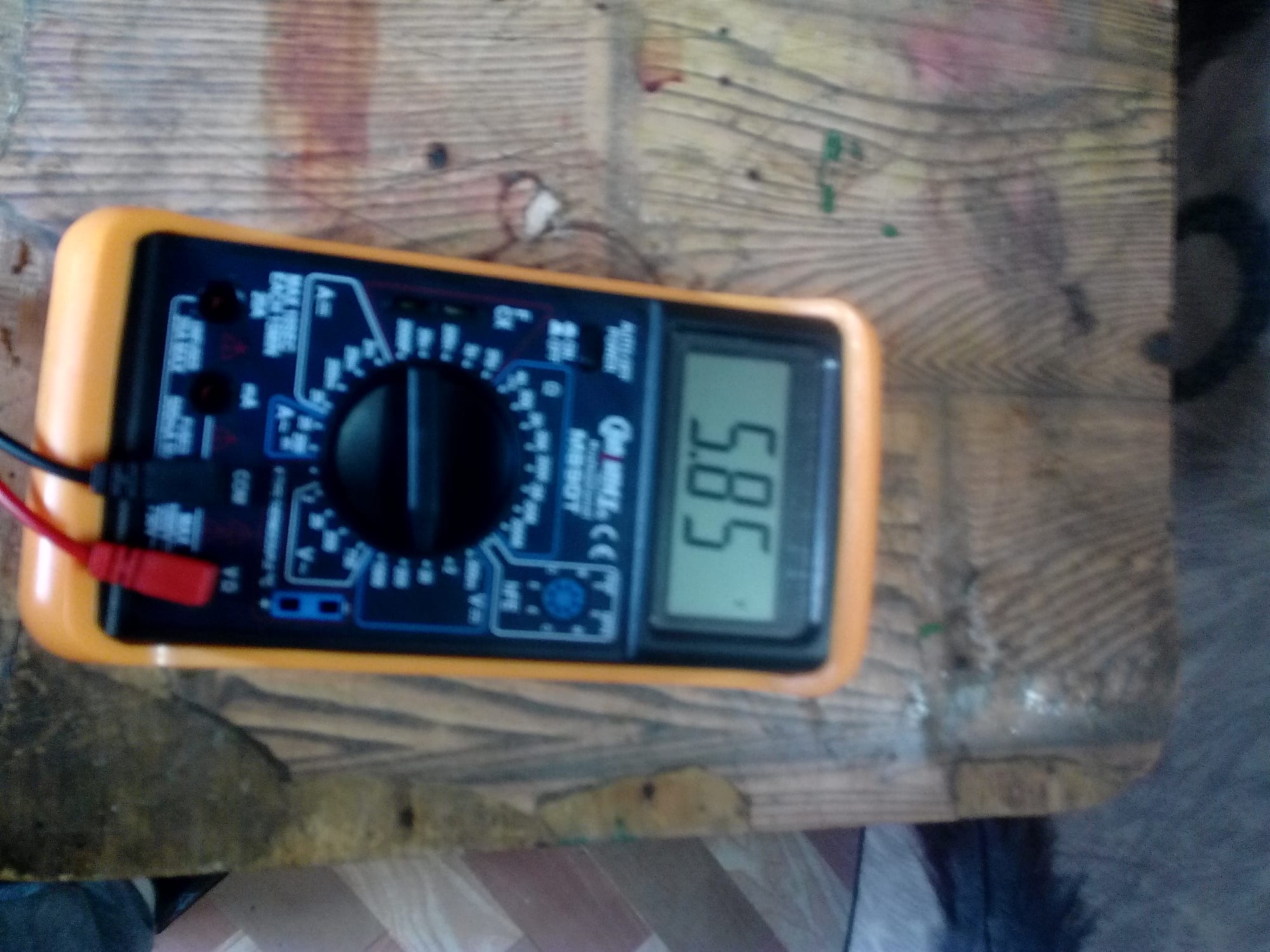

El circuito nos da 5.85 v


Conclusión.-

La corriente alterna pude Cambiar a Corriente continua con ayuda de los este circuito

Los Diodos se usaron Para la rectificación de la corriente para así luego estabilizarlo en el capacitor y tener corriente continua.

Por otra parte es un circuito un tanto peligroso porque es directamente conectado a 220 V
